層合紙板壓縮試驗JBT 10443.2-2004

試驗方案：層合紙板壓縮試驗JBT 10443.2-2004
試驗日期：2012-04-09
試驗標準：JBT 10443.2-2004層合紙板規范 第2部分：試驗方法
送檢單位：某電子設備制造廠商
試驗溫度：24℃
試驗濕度：65 ％
試驗設備：三思泰捷紙板壓縮試驗機 CMT5504/6504(剛性修正)
試驗夾具：盤徑200mm固定壓盤
紙板層數：每組20層
紙板規格：25.05mm*25.05mm*2.05mm

試驗方案：
1、選取經過剛性修正的5T機；
2、選用固定壓縮盤，盼徑200MM壓縮夾具；
3、采用方案程控方式依照標準逐級加載并自動記錄試樣高度；
4、結束試驗后自動計算紙板的壓縮性、壓縮性殘余部分，以及壓縮性可恢復部分，并出具試驗報告。

備  注：

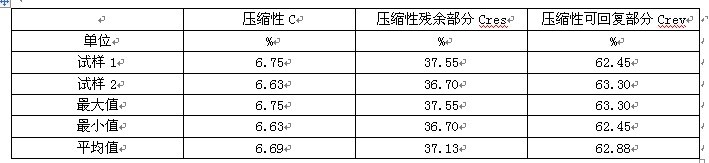

壓縮性C 壓縮性殘余部分Cres 壓縮性可回復部分Crev
單位 % % %
試樣1 6.75 37.55 62.45
試樣2 6.63 36.70 63.30
最大值 6.75 37.55 63.30
最小值 6.63 36.70 62.45
平均值 6.69 37.13 62.88

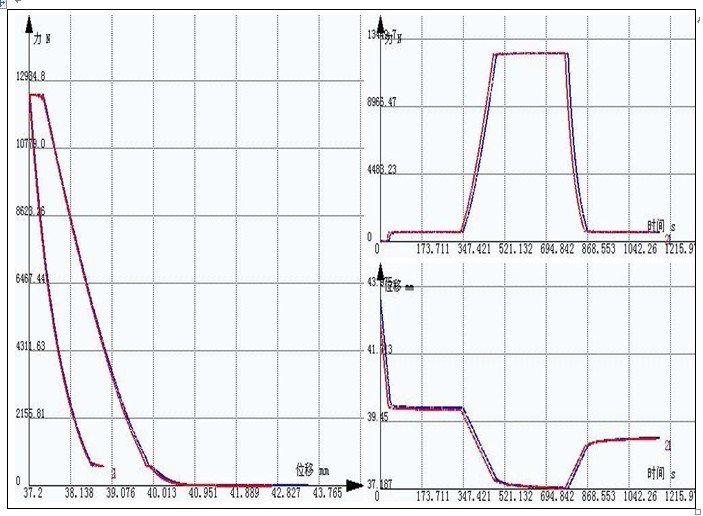

層合紙板壓縮試驗試驗數據及曲線：
